真空断路器浅析

发布日期:2023-11-01 作者:威尼格尔 点击:

2022年12kV真空断路器市场下滑2.2%,主要受到民用住宅、商业建筑、基建等行业投资下滑的影响。根据格物致胜的调研,2023年12kV真空断路器市场的增长预测约为5.7%。

2022年40.5kV真空断路器市场有所增长,主要靠光伏新能源行业的拉动,其次在重工业行业,钢铁、石油石化等行业的需求也有所增长。根据格物致胜的调研,2023年40.5kV真空断路器市场的增长预测约为7%。

真空断路器,真空作为电弧开断介质。动静触头在真空灭弧室内接通、断开。

早期采用支柱绝缘子作为真空灭弧室支撑,灭弧室直接暴露在空气中,导电回路清楚明了,散热好,缺点是易受环境湿度、污秽以及异物入侵等影响导致电气绝缘破坏。

后来开发了绝缘罩形式,绝缘罩即作为真空灭弧室及导电回路的绝缘支撑,又起到相间、对地绝缘屏蔽的作用,减少环境影响,安装方便,又有利于散热,检修。

真空灭弧的特点

1)熄弧过程在密封的真空容器中完成,电弧和热气体不会向外界喷溅,因此不会污染周围环境。2)真空的绝缘强度高,熄弧能力强,所以触头行程很小,操作机构的操作功小,使整个开关的体积减少和重量减轻。3)熄弧时间短,电弧电压低,电弧能量小和触头磨损小,开断次数多。4)操作时,振动轻微,几乎没有噪音。
5)免维护。

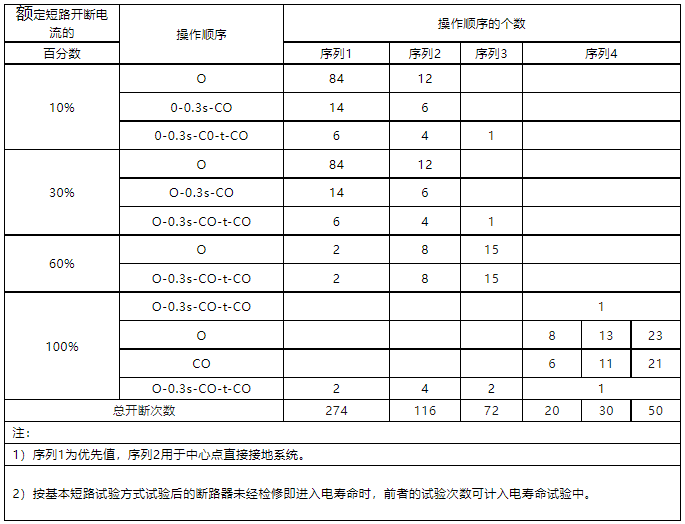

型式试验开断次数


序列1是优选,序列2是适用于中性点有效接地系统中断路器所用的序列1的替代,采用这些计算和整定值,序列1产生的磨损为100%,序列2产生的磨损为125%,序列3产生的磨损为134%,因此,序列3可以用来代替序列1和序列2以减少不同试验回路的次数。序列4是国标针对于国内实际情况添加的,就是传统的满容量20/30/50次开断。

序列1的开断次数是274 次,序列2是116次,序列3是72次,从试验时间上来说,序列3所需试验时间较短,即满足IEC标准电寿命E2级要求,又节省试验费用。而方式四仅适用于国内要求,IEC市场客户未必接受。

直流分量

制造厂规定的断路器的最短分闸时间T加继电器时间后触头分离时刻的直流分量大于20%的情况。继电器时间是0,5周波,对于50Hz为10ms,直流时间常数45ms,对于最短分闸时间是20ms的断路器,20+10=30ms,30ms对应的直流分量大约在50%。

真空断路器结构要求

1、同型号真空断路器所配用的真空开关管,具有互换性。

2、断路器正面面板上设有记录操作次数的计数器。

3、断路器装有分、合闸按钮和分、合闸指示器。

4、断路器应装设弹簧储能指示器。

5、断路器的金属箱体上应有防锈的、导电性能良好的,直径为12mm的接地螺栓,接地点附近应标有接地符号。

6、断路器的二次回路,应有导线和接线端子相连,且二次回路与主回路隔离。

7、真空断路器的绝缘拉杆必须施加直流电压20kV,测试泄漏电流。
