断路器外壳上的文字和符号含义解读,了解完对断路器选型很有帮助

发布日期:2023-11-29 作者:威尼格尔 点击:

微型断路器是现代建筑电气中常用的开关设备之一,它具有体积小、易于安装、易于维护等优点。在选用和使用微型断路器时,通常会遇到外壳上印刷有各种文字和符号的情况。微型断路器的型号和规格通常由数字和字母组成,用于表示微型断路器的电流、电压、极数等参数。例如,某款微型断路器的型号为“C65N-2P”,其中“C65”表示该微型断路器的框架电流为65A,“N”表示该微型断路器为四级断路器(即有三相和零线),“2P”表示该微型断路器为两极断路器。下面本文将简明扼要解释微型断路器外壳上的文字和符号含义,帮助大家更好地理解和选用微型断路器。


▌01 微型断路器的作用及特点

我们都知道小型断路器(空开)平时是用得最多的,常用的是DZ47-63小型断路器(空气开关),主要用于保护线路的短路和过载,也可用于照明或电动机的配电系统。

特点就是外形美观小巧、重量轻、性能优良可靠,分断能力较高,脱扣迅速,导轨安装方便,使用寿命长。


▌02 微型断路器相关技术参数解读

空开上有很多符号文字,都表示是什么意思?好多人可能并不清楚。了解完对我们选型很有帮助。


1、DZ47-63中的63是壳架电流,那么什么是壳架电流?

壳架电流:是指框架或塑壳所能安装的最大脱扣器的额定电流。壳架电流就决定了断路器的尺寸大小,只要是DZ47-63。不管多大额定电流,尺寸都是一样的10A -63A外壳大小都一样。这下你明白了为什么只要是DZ47-63的空开都可以互换了。


2、“C63”是什么意思?

我们知道63是额定电流,那C代表 什么意思?C是代表断路器瞬时脱扣特性,分有B、C、D型;

B型(3-5)In 是3~5倍额定电流时脱扣,适用于纯阻性负载和低感照明回路,这类负荷启动电流较小,一般应用于家庭照明或者保护要求较高的场合。

C型(5-10)In 是5~10倍额定电流时脱扣,适用于感性负载和高感照明回路,例如卤钨灯,其启动特性的电流值较高,一般应用于配电回路保护及高启动特性电流的照明负荷。

D型(10-14)In是10~14倍额定电流时脱扣,适用于高感负载和较大冲击电流的配电系统,例如电动机、电磁阀等负荷,这类负荷在启动过程中具有较高的冲击负荷。

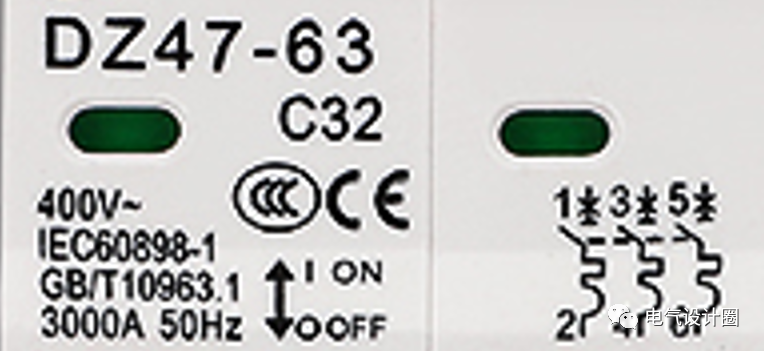

下图中的文字又是什么意思?



1、400V 50Hz是指可适用于400V 50Hz电路中;

2、IEC60898是指依据的标准是国际电工IEC60898。IEC60898对应的国家标准是GB10963《家用或类似用途场所过电流保护断路器》。

3、最下面那个3000A是什么意思?是电流吗?

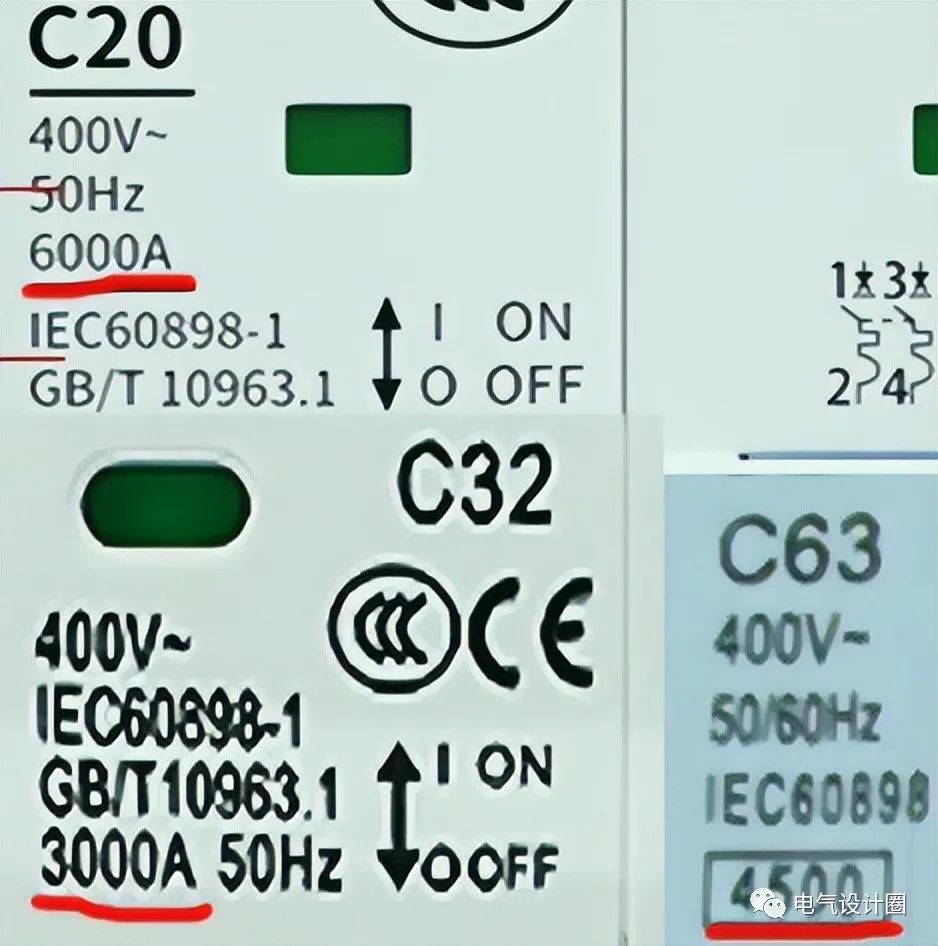

确实是电流,那是指最大开断电流,也就是线路出现短路时,如果电流比3000A大,那有可能不能断开。不同厂家这个参数不同,注意选择如下图。

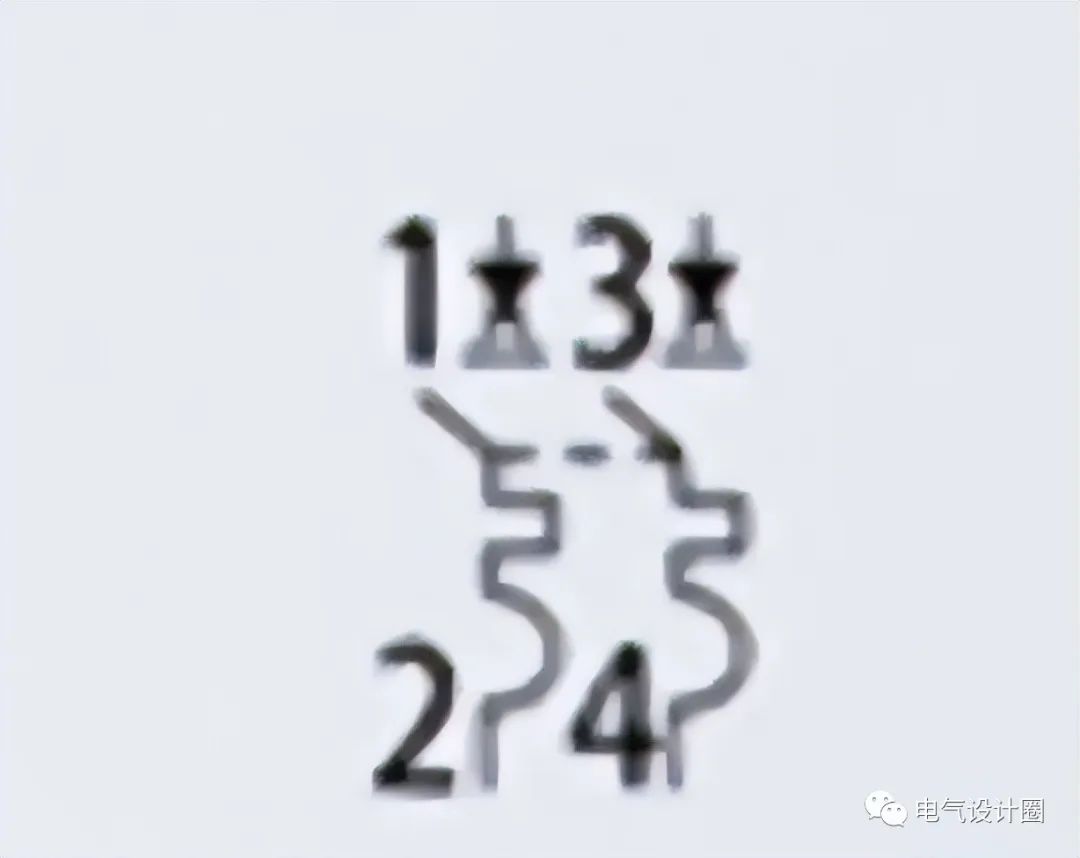

4、这个符号弯弯拐拐的是什么意思?



这个符号表示断路具有过载和短路双重脱扣(保护)功能。

综合上述,微型断路器外壳上的文字和符号具有重要的作用和意义。通过了解这些符号的含义,我们可以更好地了解和选用合适的微型断路器,保证电气系统的安全可靠运行。
